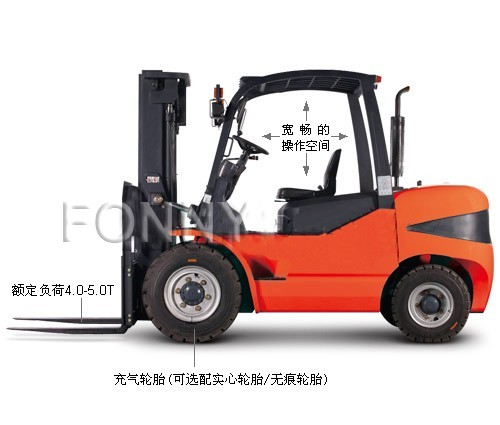

·整車外觀造型美觀大方，采用人機工程設計，操作舒適、安全、高效。技術性能方面能夠滿足國內、外不通客戶的需求。采用可調節式的方向盤和座椅，各操縱系統合理布局，充分體現人機工程原理，降低操作者的勞動強度。發動機全浮式減震裝置，轉向橋彈性連接，低扭矩轉向器使原地轉向更輕松；懸浮式高強度內置隔熱隔音材料的整體式機罩，底板操作空間簡潔寬敞，保障了整機操作的舒適性。
散熱系統
·散熱系統采用超大容量管帶式散熱器、優化的散熱通道，進一步提高整車的散熱能力，確保發動機可靠工作。
液壓系統
·液壓系統采用島津多路閥和齒輪泵，軟、硬管合力布局；能夠大大減小油壓，改善門架的升降、傾斜等功能。能更好的確保密封性能，使整車更加安全、穩定、可靠。
傳動系統
·傳動系統配置中南、紹齒傳動等品牌，驅動橋配置安慶車橋、華晨機械等品牌，性能成熟，質量可靠。
電氣系統
·電氣系統采用線束和防水接插件，多道保險絲布置，確保電路系統的安全性和穩定性，整個電路系統集成板設計，便于維修和保養。
門架
·門架寬視野設計，操作靈敏度高和起步平穩，靈活的轉向和較小的轉彎半徑，保障整機可控、靈活、輕便及高效的作業；起升油缸帶緩沖裝置，管路系統設置安全設置，即使管路破裂也不會造成門架或貨物失控，出廠前安全指標檢測，確保整機的安全性。
選配
·實心輪胎/無痕輪胎 ·液化石油氣瓶 ·雙空氣濾清器/油濾過濾器 ·擋風玻璃
·前雙輪輪胎 ·卷管器 ·尾氣顆粒凈化裝置 ·蓄電池充電器
·側移/內置式側移 ·管路和多路閥選配 ·駕駛室 ·LED報警器
·特殊尺寸的貨叉 ·高位排氣管 ·暖風機 ·特殊顏色
·格拉姆座椅/懸浮座椅 ·二級/三級全自由門架 ·空調 ·寬擋貨架和差架體
·座椅扶手 ·滅火器 ·側移調距叉 ·軟抱夾 ·紙卷夾
|
自 動 擋 |
貨 號 |
FN2021-T1 |
FN2021-T2 |
FN2021-T3 |
FN2021-T4 |
FN2021-T5 |
|
|
動力形式 |
柴油 |
||||||
|

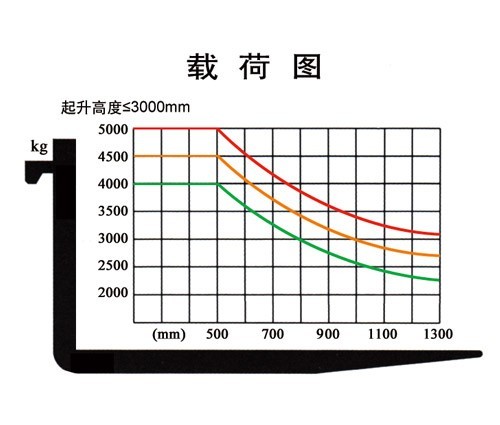

額定起重量 |
kg |
4000 |
4500 |
5000 |
4500 |
5000 |
|
|
載荷中心距 |
mm |
500 |
|||||
|

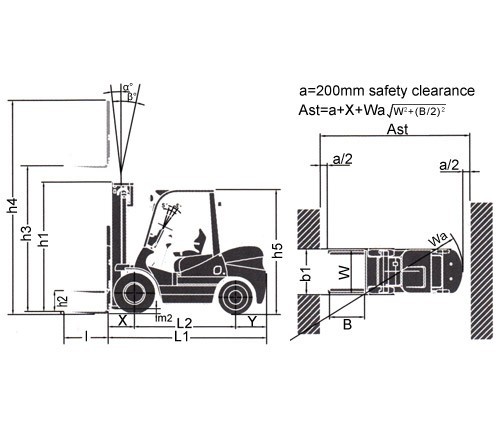

起升高度(h3) |
mm |
3000 |
|||||
|
自由起升高度(h2) |
mm |
150 |
155 |
155 |
|||
|
單個貨叉規格(L×W×T) |
mm |
1070×150×50 |
1070×150×55 |
1070×150×55 |
|||
|
貨叉調節范圍 |
|
mm |
300/1380 |
||||
|
門架傾角(α/β) |
前/后 |
Deg |
6o/12o |
||||
|
前懸距(X) |
mm |
590 |
595 |
595 |
|||
|
后懸距(Y) |
mm |
550 |
570 |
614 |
570 |
614 |
|
|
離地間隙(門架處)(m2) |
mm |
180 |
175 |
170 |
175 |
170 |
|
|
外形尺寸 |
長度(不帶貨叉)(L1) |
mm |
3140 |
3160 |
3204 |
3160 |
3204 |
|
寬度(b1) |
mm |
1480 |
|||||
|
門架不起升高度(h1) |
mm |
2265 |
|||||
|
門架起升高度(帶擋貨架)(h4) |
mm |
4420 |
|||||
|
護頂架高度(h5) |
mm |
2265 |
|||||
|
轉彎半徑(Wa) |
mm |
2740 |
2760 |
2810 |
2760 |
2810 |
|
|
直角通道寬度 |
mm |
2450 |
2500 |
2550 |
2500 |
2550 |
|
|
速度 |
運行(空載) |
km/h |
16/24/18 |
||||
|
起升(滿載) |
mm/s |
460 |
450 |
450 |
450 |
||
|
下降(滿載) |
mm/s |
500 |
|||||
|
牽引力（滿載/空載） |
KN |
22 |
|||||
|
爬坡度（空載） |
% |
19 |
18 |
17 |
18 |
17 |
|
|
輪胎 |
前 |
300-15-18PR |
|||||
|
后 |
7.00-12-12PR |
||||||
|
輪距 |
前 |
mm |
1180 |
||||
|
后 |
mm |
1190 |
|||||
|
軸距(L2) |
mm |
2000 |
|||||
|
自重 |
kg |
6600 |
6800 |
7100 |
6800 |
7100 |
|
|
橋負荷 |
滿載(前) |
kg |
9010 |
9750 |
10500 |
9750 |
10500 |
|
滿載(后) |
kg |
1590 |
1550 |
1600 |
1550 |
1600 |
|
|
空載(前) |
kg |
2750 |
2710 |
2680 |
2710 |
2680 |
|
|
空載(后) |
kg |
3850 |
4090 |
4420 |
4090 |
4420 |
|
|
蓄電池 |
電壓/容量 |
V/Ah |
2×12/80 |
2×12/80 |
|||
|
發動機 |
型號 |
LR4B3 |
1104D-44 |
||||
|
制造商 |
洛拖 |
Perkins |
|||||
|
額定功率/轉速 |
57kw/2200rpm |
56kw/2200rpm |
|||||
|
扭矩/轉速 |
285N.m/1300-1500rpm |
260N.m/1650rpm |
|||||
|
氣缸數量 |
4 |
4 |
|||||
|
缸徑×行程 |
108×125mm |
105×127mm |
|||||
|
排氣量 |
4.578L |
4.44L |
|||||
|
燃油箱容積 |
90L |
90L |
|||||
|
傳動裝置 |
制造商 |
China |
Perkins |
||||
|
型號 |
液力 |
||||||
|
擋位(前/后) |
2/1 |
||||||
